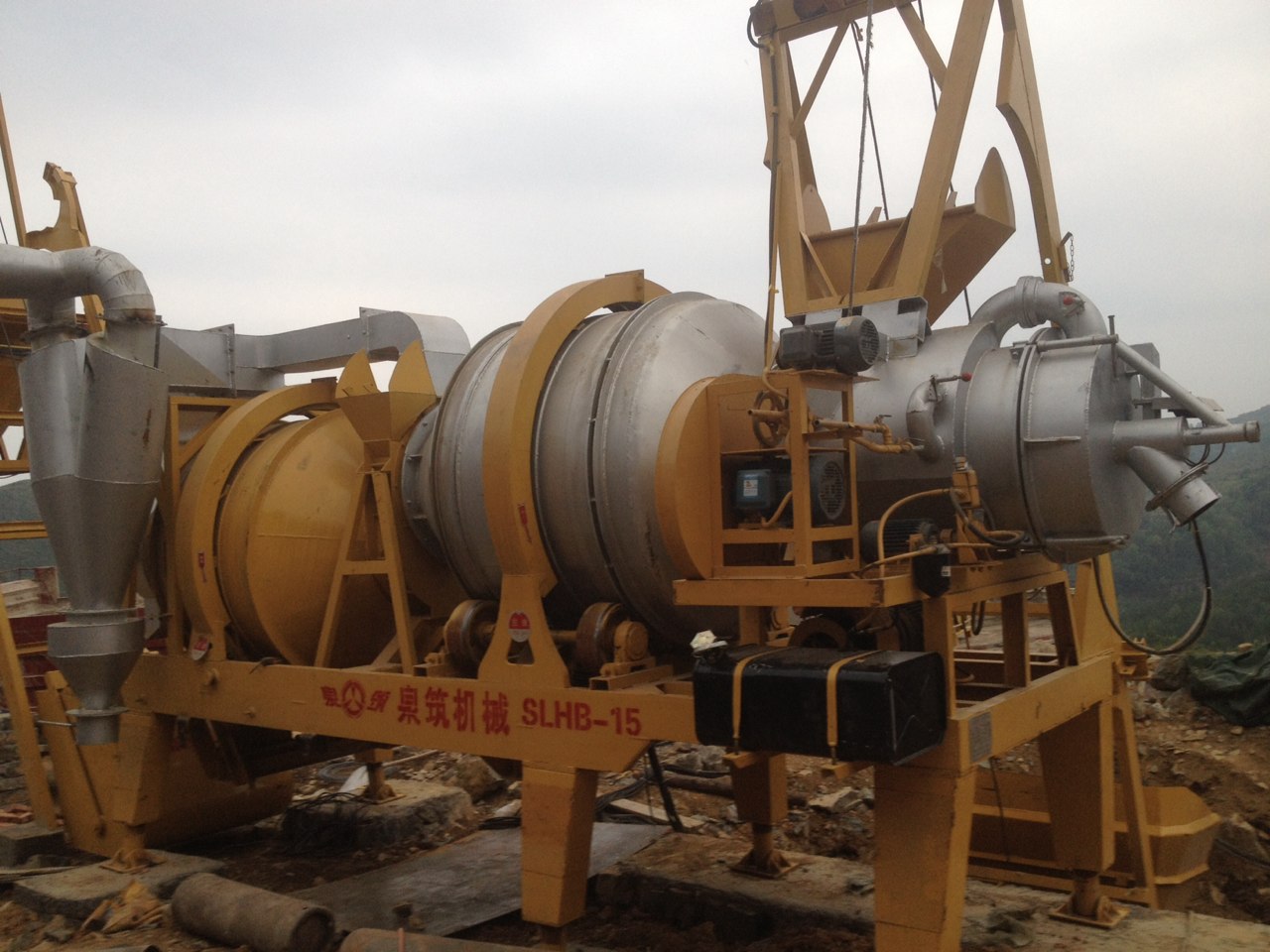

SLHB-15型雙滾筒瀝青混凝土攪拌設備

（一）詳細技術說明

我廠研制開發的SLHB-15型移動式瀝青混凝土攪拌設備整套設備包含：礦料提升機、燃燒爐總成、烘干滾筒總成、攪拌滾筒總成、熱瀝青計量輸送裝置、石粉計量輸送裝置、成品料倉、一級管式除塵裝置、拖掛底盤、行走裝置、電器控制柜等主要部件。主機采用烘干滾筒、攪拌滾筒與中間過料裝置連為整體的拖掛結構形式。整機占地面積小，移場就位安裝周期短，燃料適用范圍廣，具有操作簡單，維護方便，性能穩定可靠，成品料品質好，技術含量高，自動化、標準化程度高等特點，特別適用于高等級瀝青路面的鋪筑施工和養護作業。

SLHB-15型具體性能特點如下：

1、主機可整體拖掛移動，安裝就位簡捷方便。

2、采用液壓調整支撐腳，安裝調整省力、省時，穩定可靠。

3、烘干滾筒部件采用厚16Mn鋼制作。

4、采用一級旋風除塵裝置，除塵效果較好。

5、熱瀝青計量輸送裝置采用瀝青泵輸送、液位繼電器計量，油石比準確。

6、電器控制柜關鍵元器件，均采用國際名牌元件，包括：

　　   按鈕、接觸器、電機啟動器、塑殼開關、接線端子：西門子；

　 　  PLC可編程控制器、可編程顯示器、時間繼電器：三菱。

7、電機采用國產名牌：廈門電機

8、燃燒爐為燃煤、油兩用型，采用電子自動點火裝置，適用燃料范圍包括：柴油、重油、渣油等可燃油。在控制室中可直接調節火焰大小，控制成品料出料溫度，滿足不同施工要求。熱能高，燃料消耗量低。

9、本設備有效地克服了國內直筒連續式攪拌設備的固有缺陷，包括：

⑴石粉容易散失；

⑵瀝青容易老化；

⑶礦料及瀝青連續計量精度難以保證；

⑷礦料溫度不夠穩定等。

（二）主要性能參數

1、額定生產率           15t/h

2、進料容積             0.55立方米

3、進料重量             0.75噸/斗

4、出料溫度             120-165℃可調

5、適用范圍             瀝青混凝土、瀝青砂石、瀝青砂

6、燃料消耗             柴油5.5-8kg/t混合料；煤 12-15kg/t混合料

7、烘干滾筒轉速         16轉/分

8、主機功率：           燃油型:32.5kw；燃煤型:51kw

其中：

滾筒驅動功率：       5.5KW×2

鼓風機功率：         4KW

通風除塵功率：       5.5KW

骨料提升功率：       4.5KW

瀝青泵功率：        2.2KW×2

石粉提升功率：       0.8KW

成品料提升功率：     4.5KW

柴油泵功率：        0.55kw+1.1kw

空壓機功率：        2.2KW

加熱板：             0.45KW×4(施工前使用)

磨煤送粉裝置：       18.5KW（燃煤粉選用）

控制驅動方式：       集中PLC電控

主機重量：           8.3噸
